MONITEUR PELLE VOLVO ECR145
Pour toute demande de réparation merci de completer notre formulaire de demande
13
années d’expérience
20
Techniciens chargés de réparer vos équipements
Support 5J/7
Nous sommes dans la capacité de vous répondre 5 jours / 7
11 000
Réparation effectuées en 2024

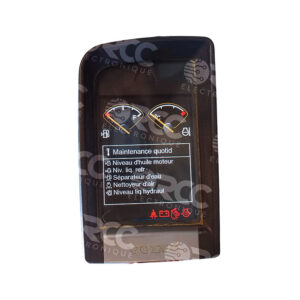

Référence : Moniteur pelle VOLVO – ECR145
Le moniteur VOLVO ECR145 est l’unité d’affichage et de contrôle située dans la cabine de la pelle.
Il fournit les informations essentielles de la machine : moteur, hydraulique, alarmes, pressions, niveaux, mode de travail, inclinaison, consommation, diagnostic, etc.
C’est un élément central : sans lui, de nombreuses fonctions deviennent impossibles à surveiller.
Nos services sont principalement dédiés aux professionnels de chaque secteur d’activité. Toutefois, certaines prestations peuvent être proposées aux particuliers en fonction de la nature de la demande. Nous vous invitons à nous contacter via les formulaires disponibles sur notre site afin d’étudier votre besoin plus précisément.
En règle générale, le délai moyen est d’environ une semaine à compter de la réception du matériel. Cependant, ce délai peut varier selon la nature de la panne, la complexité de l’intervention et la disponibilité des pièces nécessaires. Un délai plus précis pourra vous être communiqué lors du diagnostic.
Oui, la majorité de nos réparations bénéficient d’une garantie d’un an, applicable uniquement sur la panne initialement traitée. Pour plus de précisions, nous vous invitons à consulter nos conditions générales de vente, disponibles sur notre site.
Trois possibilités s’offrent à vous :
Dépôt sur place : Vous pouvez venir déposer le matériel directement dans notre atelier situé à Saint-Fulgent.
Envoi par transporteur : Vous pouvez expédier votre produit à l’adresse indiquée sur le formulaire.
Collecte par nos soins (clients professionnels) : Pour les clients professionnels disposant d’un compte chez nous, nous pouvons mandater un transporteur pour récupérer directement le colis dans votre atelier.
Nous pouvons établir un devis préalable si cela est précisé dans votre demande de réparation. Ce n’est pas systématique, car certaines interventions simples peuvent être réalisées directement après diagnostic. Si vous souhaitez un devis avant toute action, merci de le mentionner clairement lors de l’envoi de votre matériel.
Oui, c’est fortement recommandé. En vous connectant à votre espace client, vos informations principales (nom, entreprise, adresse, coordonnées…) sont automatiquement reprises dans le formulaire. Cela vous permet de gagner du temps et garantit un traitement plus rapide et plus fiable de votre demande.
💡 À savoir :
L’obtention de vos identifiants se fait suite à une demande d’ouverture de compte. Une fois votre demande validée par nos services, vous recevrez vos accès par e-mail.
🔐 En cas de perte de vos identifiants, merci de nous contacter à l’adresse suivante :
📧 contact@rcc-electronique.fr
Non. RCC Électronique n’est ni distributeur, ni revendeur agréé des marques ou fabricants mentionnés sur ce site. Les noms, logos et références techniques figurant dans nos contenus sont utilisés à titre informatif uniquement, afin d’indiquer les produits sur lesquels nous intervenons dans le cadre de nos services de réparation ou de reconditionnement.
Tous les droits associés à ces marques restent la propriété exclusive de leurs détenteurs respectifs.
Un problème sur une commande bras PALFINGER – SCANRECO ?
Qu’est-ce que la commande SCANRECO et sur quelles machines la retrouve-t-on ?
Les systèmes SCANRECO équipent de nombreuses grues et équipements PALFINGER :
-
PALFINGER PK (PK120, PK200, PK290…),
-
PALFINGER TEC & SLD,
-
PALFINGER articulées série "Cranes PK",
-
Palfinger forestier & manutention,
-
Modules avec récepteur SCANRECO + émetteur radio SCANRECO (modèles à joystick ou boutons).
Ils assurent :
-
La communication radio 2,4 GHz ou UHF
-
Le contrôle proportionnel des distributeurs hydrauliques
-
Les sécurités anti-collision / surcharge
-
La synchronisation télécommande ↔ module récepteur
-
Le pilotage précis des mouvements (rotation, levage, extension)
Pannes fréquentes sur commande SCANRECO : symptômes à surveiller
Symptômes fréquents :
-
La grue ne répond plus à la télécommande
-
Perte de communication radio après quelques secondes
-
LED rouge fixe ou clignotante sur le boîtier
-
Commandes saccadées ou délai entre action et mouvement
-
Portée radio très faible
-
Grue bloquée en mode sécurité (aucune réaction)
-
Certaines fonctions ne réagissent plus (1 axe, 1 joystick…)
-
Impossible d’appairer l’émetteur et le récepteur
-
Bruit interne / vibration du module récepteur
-
Télécommande qui s’allume mais n’envoie rien
-
Un canal proportionnel ne fonctionne plus
Causes typiques :
-
Drivers proportionnels ou relais internes HS
-
Panne alimentation 12/24V du récepteur
-
Carte électronique endommagée (SCANRECO Receiver Module)
-
Antenne radio défectueuse ou connectique oxydée
-
Soudures fissurées (vibrations du camion)
-
Humidité dans la télécommande ou le boîtier récepteur
-
Batterie télécommande fatiguée ou chargeur HS
-
Joystick analogique usé
-
Capteurs dans l’émetteur défectueux
Comment réparer une commande bras PALFINGER – SCANRECO
Un diagnostic complet est réalisé par l’équipe RCC Électronique.
Nous intervenons sur :
-
Le module récepteur SCANRECO (drivers, relais, alimentation, communication radio)
-
La télécommande (joysticks, potentiomètres, alimentation interne, boutons, antenne)
-
La carte électronique (refusion, remplacement de composants CMS, réparation pistes)
-
La réparation radio : antenne, ampli RF, synchronisation
-
La reprise des connectiques et étanchéité
-
Tests complets : portée radio, pilotage proportionnel, sécurité, CAN hydraulique.
Chaque système est ensuite testé sur banc, avec simulation des mouvements hydrauliques et test radio longue portée.
-
SCANRECO
Écran noir / pas d’allumage
Moniteur totalement inactif.
Causes : alimentation interne, régulateur, carte principale.
Affichage instable ou illisible
Couleurs déformées, lignes, scintillement.
Causes : driver LCD, rétroéclairage, nappe écran.
Perte de communication CANBUS
Données moteur/hydraulique absentes ou incohérentes.
Causes : circuit CAN interne, connectiques, carte.
Redémarrages intempestifs
Moniteur qui se coupe en travail.
Causes : alimentation instable, composant interne, surchauffe.
Boutons/tactile inactifs
Navigation impossible dans les menus.
Causes : tactile HS, nappe, carte interface.
